در این مطلب مفاهیم و نکات فصل جریان الکتریکی و مدارهای جریان مستقیم، بخش توان در مدار الکتریکی را مرور میکنیم.
🔵ویژگیهای مطلب🔵
1- درسنامه و نکات توان در مدار الکتریکی
2- 5 تست شناسنامه دار
3-پاسخ کلیدی تست ها
4- ویدئو پاسخ تشریحی تست ها
 | مولف: گلناز حسینخانی رتبه320 منطقه 2 کنکور ریاضی1402 دانشجوی مهندسی مکانیک دانشگاه تهران |

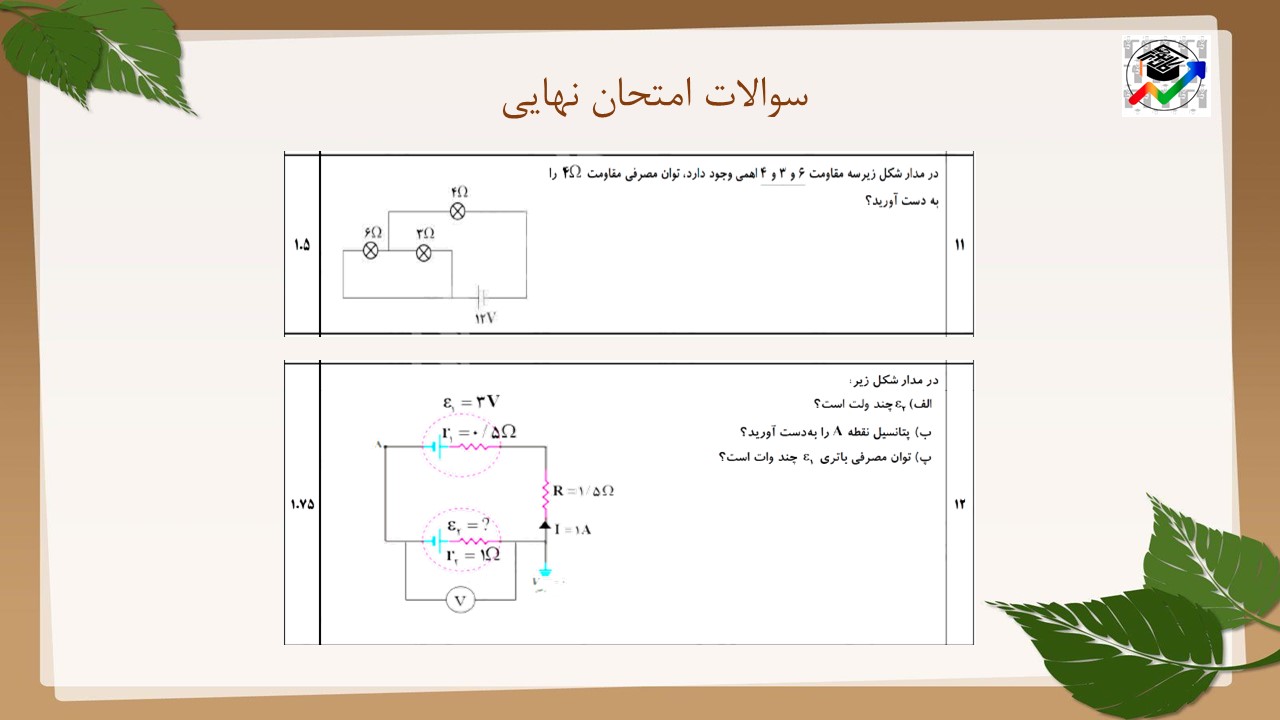

در ابتدا سوالاتی که از این بخش از جریان الکتریکی و مدارهای جریان مستقیم در امتحان نهایی 1403 آمده است را میبینیم.
حال به سراغ درسنامه میرویم.
مدار
مولد الکتریکی: اختلاف پتانسیل ایجاد میکند.
نیروی محرکهی الکتریکی(ε): از جنس نیرو نیست، واحدش ولت است.
خود مولد دارای مقاومت داخلی(r) است که باعث افت پتانسیل در مولد میشود.
ولتاژ دو سر باتری:
V=ε-Ir
در دو حالت افت پتانسیل باتری صفر میشود:
-مقاومت درونی باتری صفر باشد. –جریانی از آن عبور نکند.
مقاومت متغیر: در هر دو نوع اتصال افزایش این مقاومت باعث افزایش مقاومت معادل میشود.
جریان کل مدار:
I=ε/(R_eq+r)
توجه: اگر چند مولد متوالی داشتیم: اگر همسو بودند ε هایشان را باهم جمع میکنیم و در غیر این صورت ε هایشان را ازهم کم میکنیم، در این صورت مولد با نیرو محرکه کوچکتر گیرنده است و شارژ میشود، ولتاژ دو سر این باتری:
V=ε+Ir
ولتسنج: به صورت موازی بسته میشود، مقاومت ولتسنج ایدهآل بینهایت است.
آمپرسنج: به صورت متوالی بسته میشود، مقاومت آمپرسنج ایدهآل صفر است.
قاعدهی انشعاب: جمع جریانهایی که به یک گره وارد میشود با جمع جریانهایی که از آن خارج میشود برابر است.
قاعدهحلقه: برای بدست آوردن اختلاف پتانسیل دو نقطه از مدار، از یکی شروع کرده و یک جهت را برای دور زدن انتخاب میکنیم و در آن مسیر حرکت میکنیم تا به نقطهی بعدی برسیم، در طول این مسیر وقتی از مقاومت یا مولد عبور میکنیم تغییر پتانسیل را با توجه به قواعد زیر مینویسیم.
عبور از مولد: علامت پایانه ای که از آن خارج میشویم را برای ε قرار میدهیم.
عبور از مقاومت: اگر در جهت جریان حرکت میکنیم علامت IR منفی میشود و در غیر این صورت مثبت.
🔵برای مطالعه ادامه درسنامه جزوه را از فایل ضمیمه دانلود کنید🔵

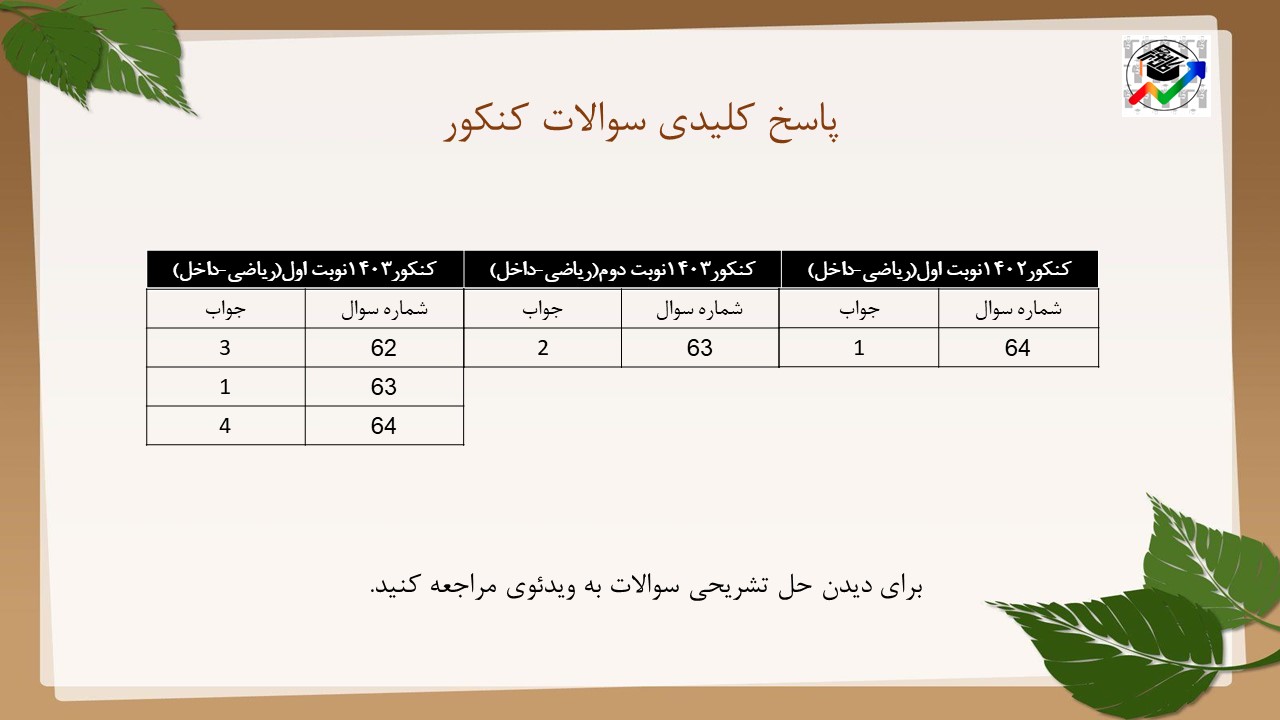

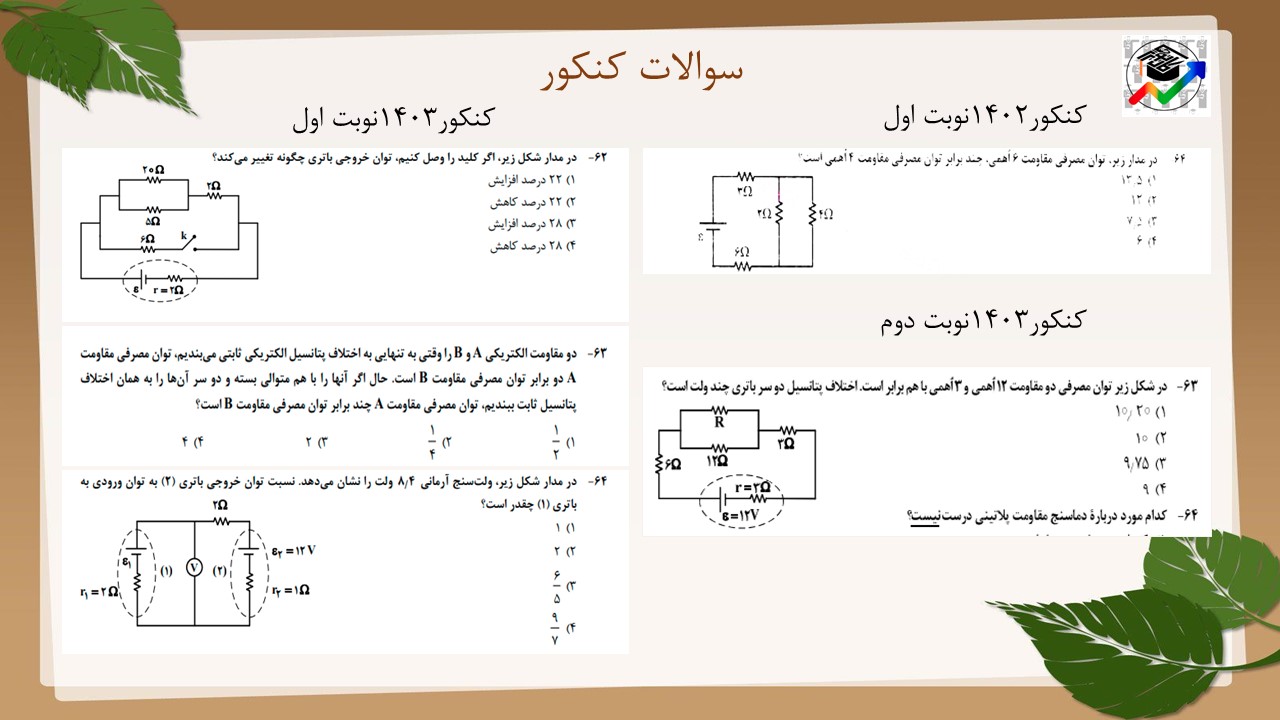

در آخر 5 تست کنکورهای سالهای اخیر را به همراه پاسخ کلیدی برایتان قرار دادیم.
🔴برای مشاهده پاسخنامه تشریحی و تحلیل تست ها میتوانید اینجا کلیک کنید🔴
