سلام کانونی عزیز
در این مطلب مفاهیم و نکات فصل القای الکترومغناطیسی و جریان متناوب، بخش جریان متناوب را مرور میکنیم.
🔵ویژگیهای مطلب🔵
1- درسنامه و نکات جریان متناوب
2- 2 تست شناسنامه دار
3-پاسخ کلیدی تست ها
4- ویدئو پاسخ تشریحی تست ها
 | مولف: گلناز حسینخانی رتبه320 منطقه 2 کنکور ریاضی1402 دانشجوی مهندسی مکانیک دانشگاه تهران |

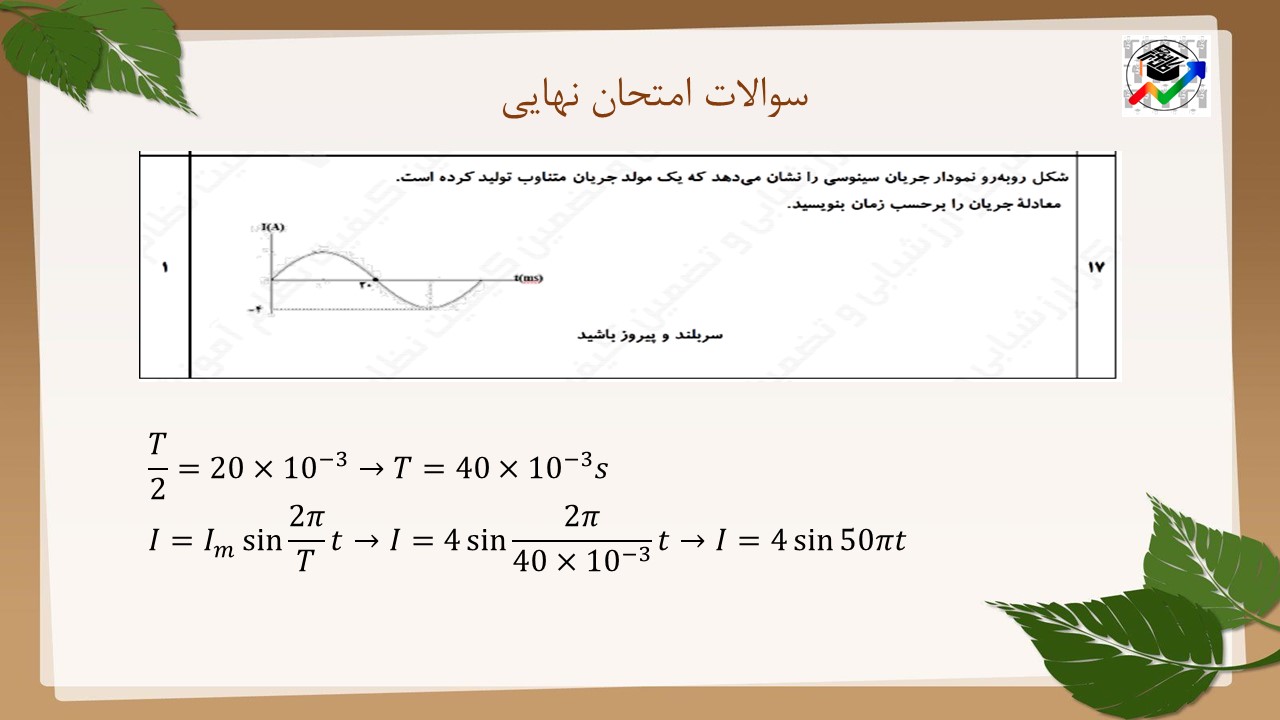

در ابتدا سوالی که از این بخش از القای الکترومغناطیسی و جریان متناوب در امتحان نهایی 1403 آمده است را میبینیم.
حال به سراغ درسنامه میرویم.
جریان متناوب
تعریف: جریانی که اندازه و جهتش به صورت منظم تغییر میکند و در بازه زمانی یکسان تکرار میشود را جریان متناوب میگویند که تابعی سینوسی است.
نحوه تولید: چرخیدن یک پیچه در میدان مغناطیسی یکنواخت(یا چرخیدن آهن ربا در یک پیچه ساکن) باعث تغییر متناوب زاویه بین سطح و میدان میشود، درنتیجه شار گذرنده از آن تغییر میکند و باعث ایجاد جریان القایی متناوب میشود.

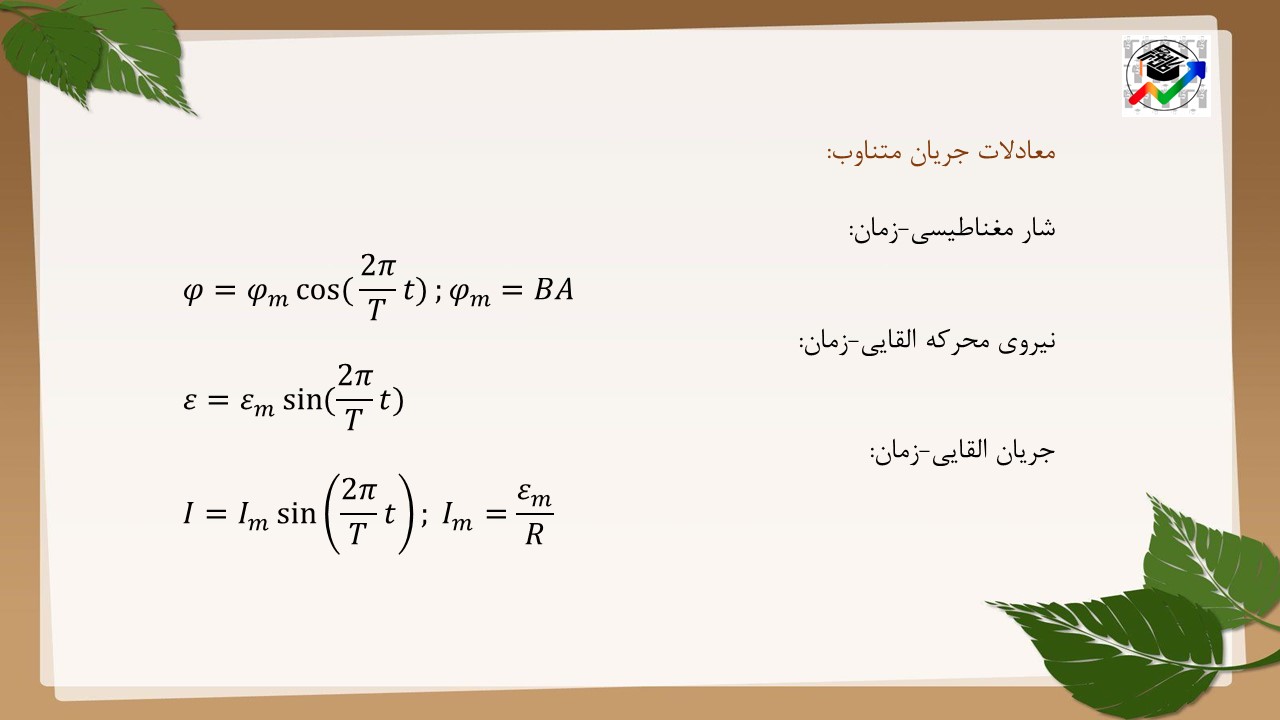

T=t/n f=1/T θ=2π/T=2πft
T: دوره تناوب f: بسامد θ: زاویه چرخش t:زمان چرخش n: تعداد دور
توجه: وقتی پیچه عمود بر میدان باشد جریان صفر است و وقتی در راستای آن باشد جریان بیشینه میشود.
مبدل ها
مبدل دو پیچه با تعداد دور متفاوت است که دور یک هسته پیچیده شده است.
برای بدست آوردن ولتاژ مورد نظرمان از مبدل ها استفاده میکنیم.
مبدل افزاینده: پیچهی ورودی تعداد دور کمتری دارد.
مبدل کاهنده: پیچهی ورودی تعداد دور بیشتری دارد.
توجه: برای اینکه توان الکتریکی را به فاصله های دور انتقال دهیم و اتلاف توان کاهش یابد، باید از ولتاژ بالا و جریان کم استفاده کنیم. در نتیجه در محل تولید از مبدل افزاینده و در محل مصرف از مبدل کاهنده استفاده میکنیم.
🔵برای مطالعه ادامه درسنامه جزوه را از فایل ضمیمه دانلود کنید🔵

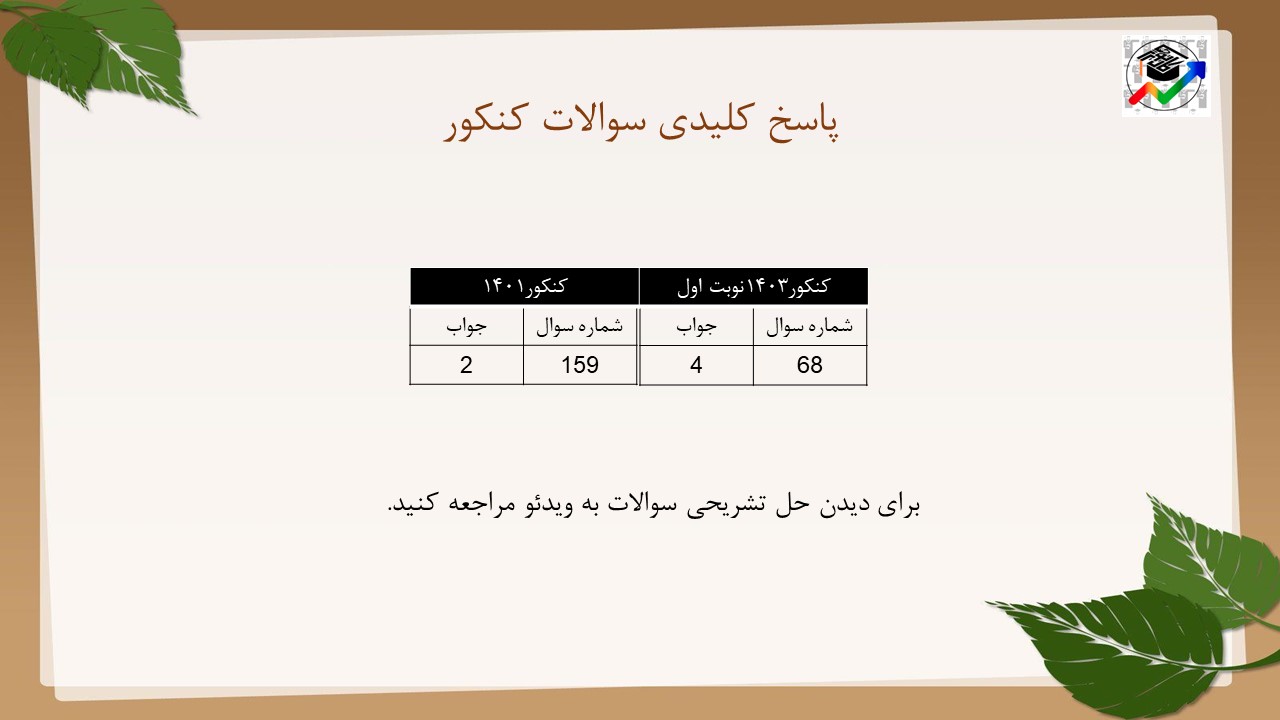

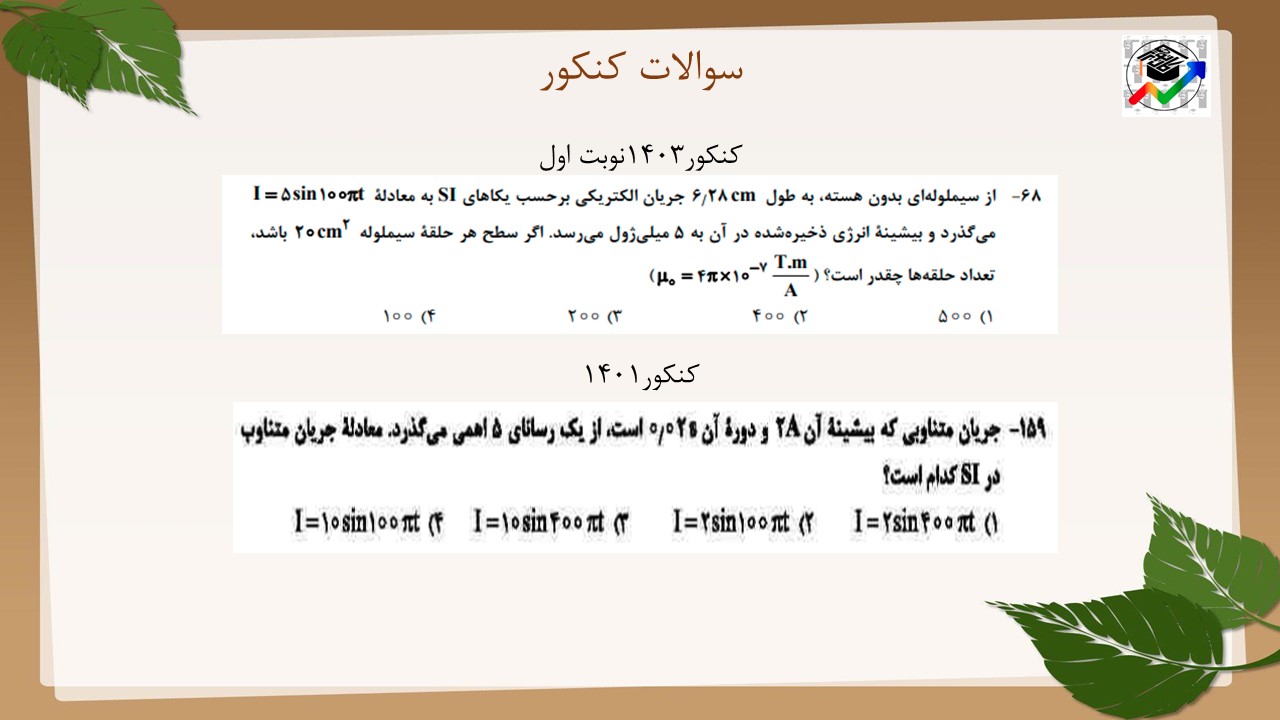

در آخر 2 تست کنکورهای سالهای اخیر را به همراه پاسخ کلیدی برایتان قرار دادیم.
🔴برای مشاهده پاسخنامه تشریحی و تحلیل تست ها میتوانید اینجا کلیک کنید🔴
