نکته‌های مهم «هاشور» از رسم‌فنی عمومی

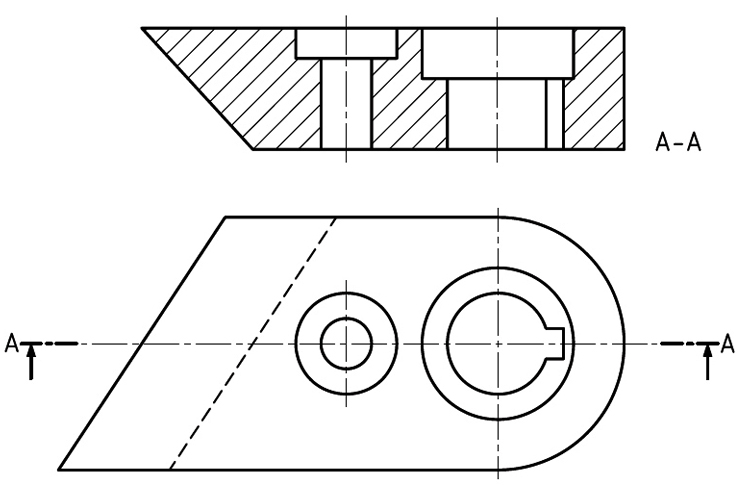

برای مشخص نمودن قسمت‌های برش‌خورده‌ در نمای برش‌خورده‌ی یك جسم، از هاشور استفاده می­‌شود.

  نكته­‌های مهم در رسم درست هاشور:

• زاویه‌ی هاشور 45 درجه و خط آن، از نوع خط نازکِ پیوسته است.

• هاشور به­‌طور معمول به خط اصلی می­رسد و از خط اصلی نمی­‌گذرد.

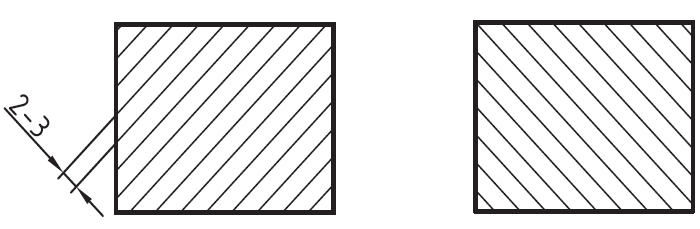

• فاصله­‌ی میان خط­‌های هاشور بستگی به سطح کاغذ دارد و می­‌تواند 1 تا 10 میلی‌متر باشد. در نقشه‌های A3 و A4  فاصله‌ی 2 تا 3 میلی­‌متر مناسب است.

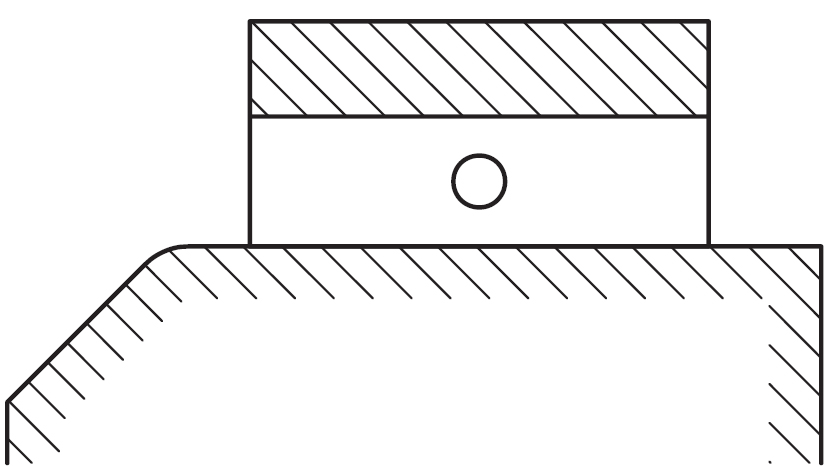

• اگر سطح هاشور، بزرگ یا نامحدود باشد، می­‌توان هاشور را به­‌صورت ناقص رسم کرد.

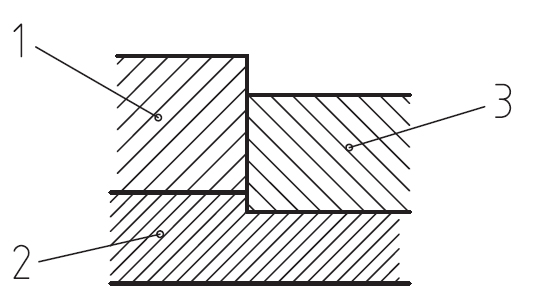

• اگر چند قطعه در کنار هم برش بخورند، جهت هاشور و یا فاصله­‌ی آن‌­ها برای هر قطعه، متفاوت با قطعه­‌ی دیگر خواهد بود.

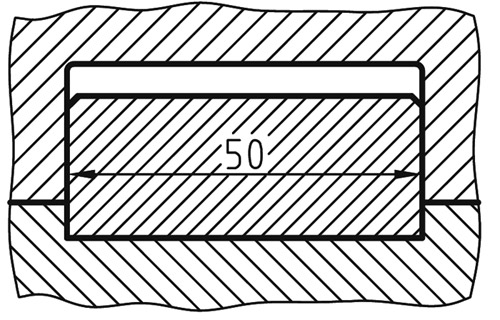

• در صورت نیاز، می­‌توان درون هاشور، اندازه­‌گذاری کرد.

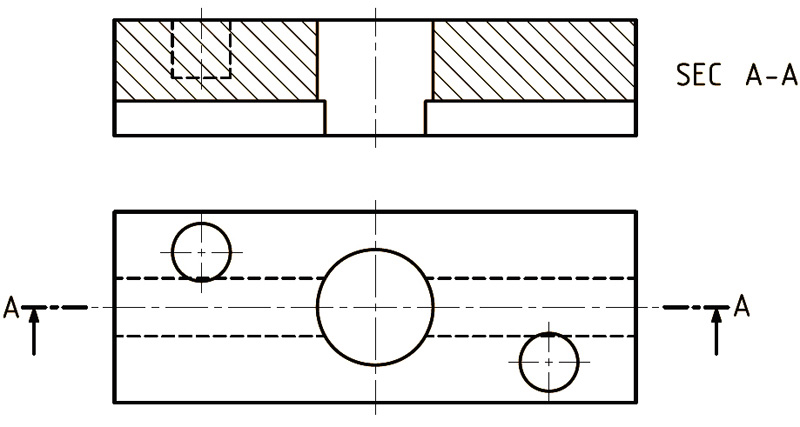

• در نماهای برش‌خورده، خط­‌چین رسم نمی‌­شود؛ مگر هنگام ضرورت. یعنی زمانی كه رسم خط‌چین برای درك جزییات جسم، لازم باشد.

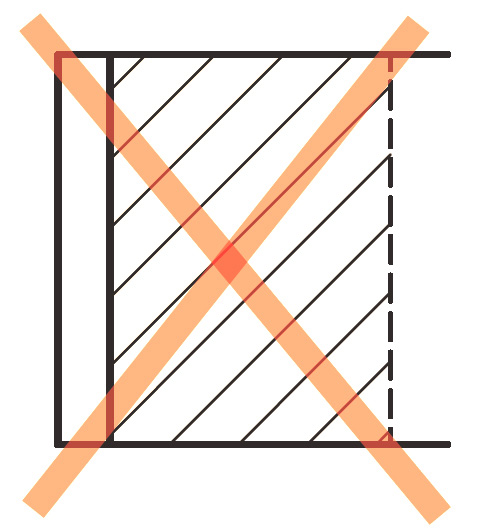

• هاشور، هیچ­‌گاه به خط­‌چین نمی‌رسد.

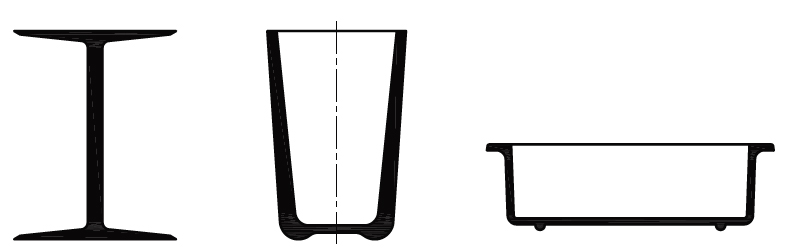

• اگر ضخامت قطعه­‌ی برش‌خورده، کم باشد، می­‌توان آن را به جای هاشور زدن، سیاه کرد.



     انواع دیگر هاشورها

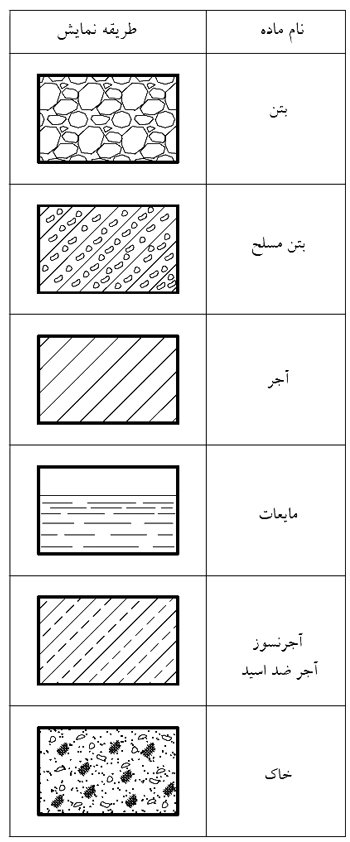

هاشوری كه تاكنون دیدید، مربوط به فولاد، چدن و فلزات سخت است، بسیاری از استانداردهای ملی و نیز کارخانه­‌ها، از هاشورهای دیگری برای مواد دیگر استفاده می­‌کنند. برخی هاشورهایی که کاربرد بیش‌تری دارند در جدول زیر معرفی شده­‌اند.
