برش ساده (کامل)
در رسم نقشهها، میتوان برخی از قسمتهایی را كه در نماها دیده نمیشوند، به كمك برش بهصورت دید در آورد. درنتیجه، خطچینها بهصورت خطهای دید (خط اصلی) درمیآیند. پس برای درک قسمتهای پیچیده و داخلی جسم، از برش استفاده میکنیم.
عمل برش، بهوسیلهی صفحههای فرضی انجام میشود که آنها را «صفحههای برش» مینامند.

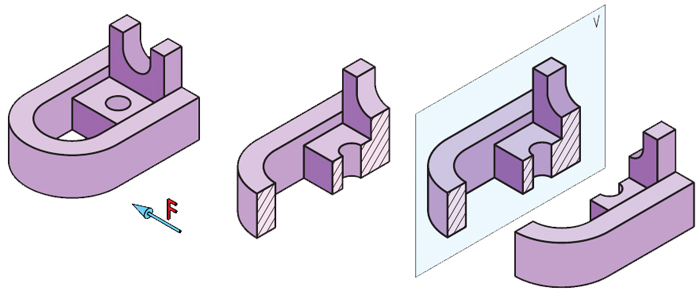

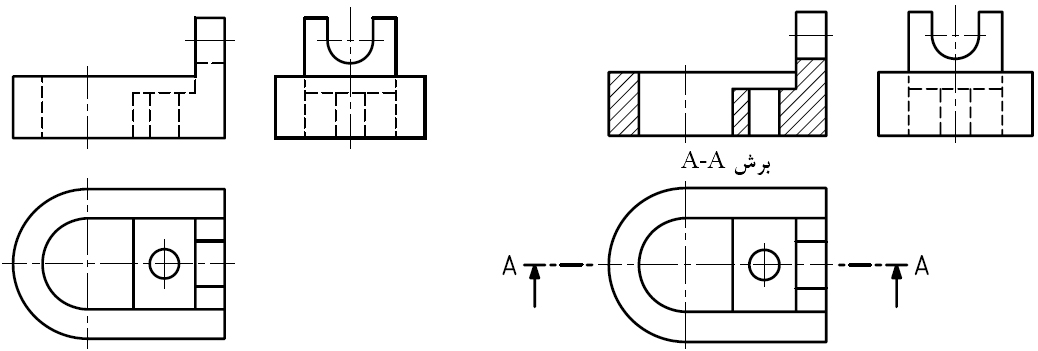

اگر صفحهی برش، موازی با صفحهی قائم تصویر (V) باشد، نمای روبهرو در برش ترسیم میشود و جهت فلش، بهسوی نمای روبهرو است.

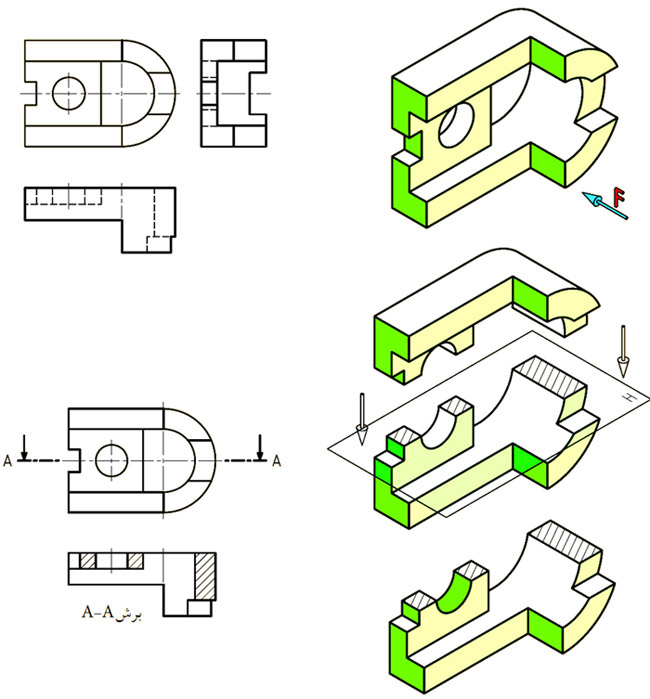

اگر صفحهی برش، موازی با صفحهی افقی تصویر (H) باشد، نمای بالا (افقی) در برش ترسیم میشود و جهت فلش، به سوی نمای بالا خواهد بود.

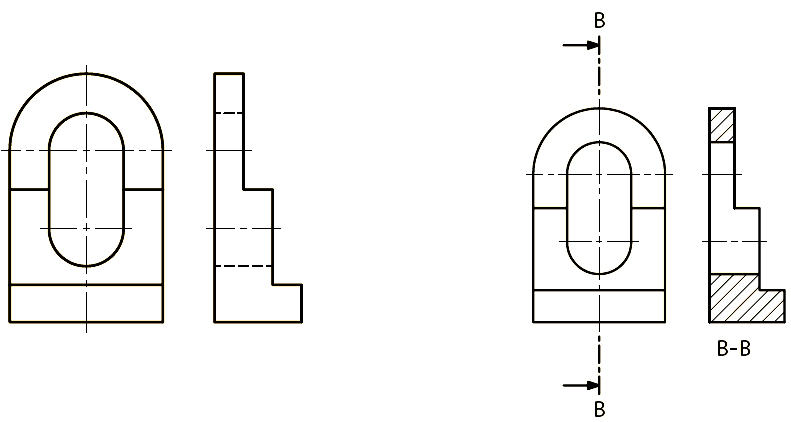

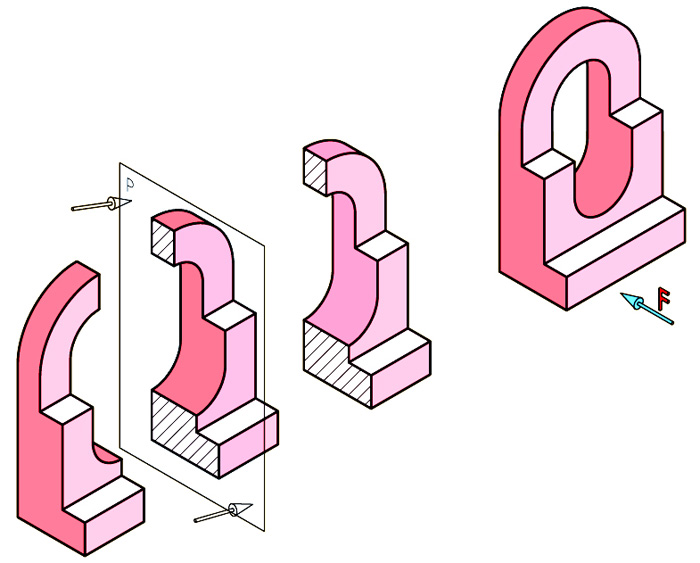

اگر صفحهی برش، موازی با صفحهی جانبی تصویر (P) باشد، نمای جانبی در برش ترسیم میشود و جهت فلش، به سوی نمای جانبی خواهد بود.
چند نكته:
- برش ساده، معمولا از محور تقارن میگذرد.
- مسیر برش با حروف لاتین نامگذاری میشود. مسیر برش، خط محوری است که دو سر آن، به پهنای خط اصلی میباشد.
- در صورت نیاز، در هر سه نمای جسم میتوان از برش ساده استفاده کرد.

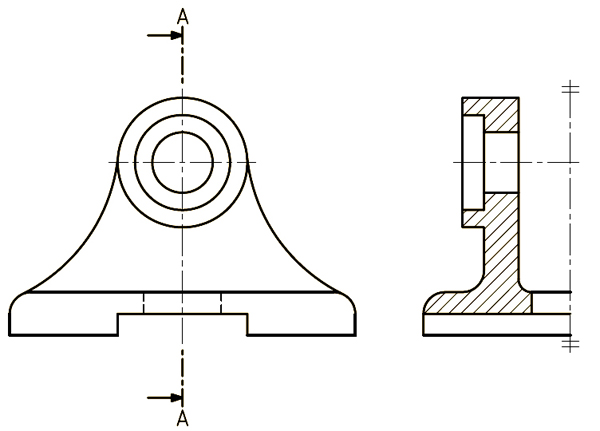

- در نیمنماها نیز میتوان از برش ساده بهره گرفت.
