سلام به همه دانش آموزان عزیز
در این مطلب درسنامه و نکات فیزیک دهم از ابتدای فصل 2 تا بارومتر (فشارسنج) را مشاهده می کنید.
درسنامه فصل 1 را در مطلب زیر می توانید مشاهده کنید . 👇
فصل 1 - فیزیک دهم - درسنامه - امیرحسین ایمانی پور
برای ارتباط با رتبه برترها پیج رتبه برترها را دنبال کنید.
 | امیرحسین ایمانی پور - دانشجوی مهندسی مکانیک دانشگاه صنعتی امیرکبیر تهران |
مطالب و مفاهیم جدید نسبت به آزمون قبل :
- - فشار جسم جامد بر سطح مقطع خود : P = N / A
- آسانسور با شتاب ثابت a در حال حرکت است شخصی درون آسانسور قرار دارد اگر مساحت کف پای شخص A باشد فشاری که شخص بر سطح مقطع خود وارد میکند برابر است با :
P = ( mg + ma ) / A
- نمودار تغییرات فشلر کل بر حسب افزایش عمق مایع :
- - هر ده متر که در آب فرو میرویم فشار به اندازه فشار هوا زیاد میشود .
- - اگر مایعی ساکن بماند نیرو های وارد بر آن همواره بر سطح مایع عمود خواهد بود پس نیروی وزن مایع همواره بر سطح آزاد آن عمود است در نتیجه چون نیروی وزن همواره به سمت پایین و به طور قایم میباشد پس سطح ازاد مایع همواره افقی است.
- - نیرویی که از طرف مایع ساکن بر هر سطح داخل آن وارد میکند بر آن سطح عمود است و همواره نیروی عمودی از طرف مایع ساکن به هر قسمت از بدنه ظرف وارد میشود .
- - اختلاف فشار بین دو نقطه مایع از رابطه g∆hקּ = p ∆ بدست می آید اما اگر ظرف درون آسانسور باشد که با شتاب a در حرکت باشد شتاب وارد بر ظرف تغییر کرده و اختلاف فشار از رابطه A∆hקּ = p ∆ که A در این رابطه شتاب ظاهری است.
- - اصل همسانگردی فشار : در مایع ساکن فشار از تمام جهت ها به یک عنصر حجمی در عمق h از مایع به طور یکسان وارد میشود .
- - وقتی جسمی آزادانه در ظرف مایعی قرار داشته باشد چه شناور و چه غوطه ور به شرطی که دیواره های ظرف قایم باشد افزایش نیروی وارد بر کف ظرف برابر وزن حقیقی جسم است .
- محاسبه فشار و نیروی وارد از طرف مایع بر بدنه ظرف :
ghקּ = 2P
ghAקּ = 2F
- نیروی وارد بر کف ظرف اگر کف ظرف افقی باشد چون فشار در تمام نقاط یکسان است بدون توجه به شکل دیواره ها برابر است با :
- ghAקּ = F
نیروی وارد بر کف ظرف برابر وزن مقدار مایعی است که درون یک ظرف فرضی قرار دارد به نحوی که دیواره بر سطح مقطع ظرف مورد نظر عمود باشد .
✔ برآیند نیرو هایی که از طرف مایع به بدنه و کف ظرف اثر میکند همواره برابر وزن مایع موجود در ظرف است پس برآیند نیروهایی که از طرف ظرف بر مایع وارد میشود همواره برابر وزن مایع و در امتداد قایم و رو به بالاست .
✔ نیرویی که مایع و ظرف بر سطح تکیه گاه خود وارد میکنند همواره برابر وزن مایع و ظرف است.
✔ مایع در لوله مویین بالا میرود و وزنش با نیروی دگرچسبی خنثی شده وقتی در B سوراخ ریز ایجاد میشود کشش سطحی مانع ئراد شدن هوا میشود و آب نیز بیرون نمیریزد .
فشار سنج هوا ( بارومتر ) :
وسیله ایی ساده برای اندازه گیری فشار جو . که شامل یک لوله شیشه ایی بند به طول تقریبا 80 سانتی متر با یک سر بسته که از جیوه پر شده است و سپس در یک ظرف محتوی جیوه به طور وارون قرار گرفته است فضای خالی بالای ستون جیوه تنها محتوی بخار جیوه است که فشار آن ناچیز بوده و در عمل برابر صفر فرض می شود بنابراین فشار سنج فشار جو را به طور مستقیم از روی ارتفاع ستون جیوه میسنجد که در سطح دریای آزاد این ارتفاع حدود mmhg 760است و به همین دلیل فشار در خیلی از موارد بر حسب cmhg یا mmhg بیان میشود .
فشار سنج شاره ها ( مانومتر )
شکل زیر یک لوله u شکل است :👇👇👇
که حاوی مایعی به چگالی קּ ( رو ) اغلب جیوه یا آب است. انتهای راست لوله، باز و با فشار جو P صفر در ارتباط است. انتهای چپ لوله، به ظرفی که فشار p آن باید اندازه گیری شود وصل شده است. فشار در نقطه A برابر gh + P0קּ . و فشار در نقطه B برابر p است و چون این دو نقطه هم ترازند فشار آنها با یکدیگر برابر است. به این ترتیب داریم :
که در این رابطه فشار p را فشار مطلق گویند و p - p0 را در صورتی که فشار بیشتر از فشار جو باشد فشار پیمانه ایی گویند که معمولا با Pg نمایش میدهند و در صورتی که فشار جو بیشتر باشد آن را فشار خلا گویند .

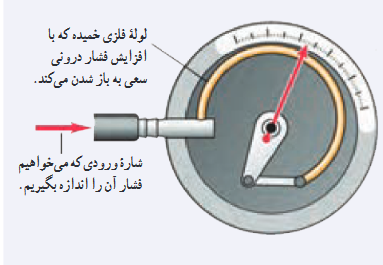

فشار سنج بوردون :
برای اندازه گیری فشار در مخزن های گاز و اندازه گیری فشار باد لاستیک وسایل نقلیه به کار میرود که از یک لوله خمیده قابل انعطاف تشکیل شده اند که یک سر آن به عقربه و سر دیگر آن به مخزن شار ورودی متصل است و با افزایش فشار این میله سعی بر صاف شدن دارد و عقربه تکان میخورد و فشار را روی صفحه مدرج نشان میدهد :
فایل کلی درسنامه این آزمون ( از اول کتاب تا فشارسنج ) را از قسمت ضمیمه می توانید دانلود کنید .
با تشکر از توجه شما
