القای الکترومغناطیس- فیزیک یازدهم-فصل 4- علی اشرف‌پور

سلام به همه کنکوری‌های عزیز 🖐🖐

در این مطلب به بررسی فصل چهارم فیزیک یازدهم می‌پردازیم.

🔵عضویت در کانال تلگرام کانون برترها🔵

نویسنده : علی اشرفپور، رتبه 103 منطقه 3 کنکور ریاضی 1401

🔴ویژگی‌های مطلب🔴

درسنامه و نکات

5 تست شناسنامه‌دار

1 تست چالشی

3 تست دام دار

آزمونک 10 سواله مرور

پاسخ تشریحی سوالات در فایل ضمیمه

فقط در یک مطلب

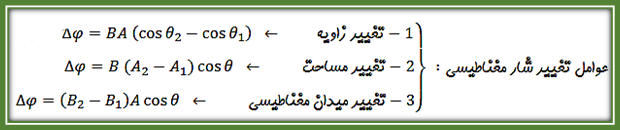

شار مغناطیسی:

تعداد خطوط میدان مغناطیسی گذرنده از یک سطح بسته راشار مغناطیسی گذرنده از اون سطح می نامیم . شار مغناطیسی با علامتφ (فی)نشان داده می شود.

𝜑 = 𝐵𝐴 cos 𝜃

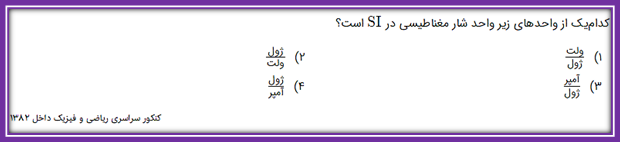

مهم:شار مغناطیسی یک کمیت اسکالر است .

اگر زاویه ای که سطح بسته با خطوط میدان می سازد را α  بنامیم ، آنگاه 𝛼 + 𝜃 = 90 است . (دربیشتر تست ها به جای زاویه ی بین خطوط میدان و نیم خط عمود بر سطح ، زاویه ی بین سطح بسته با خطوط میدان را می دهد!)

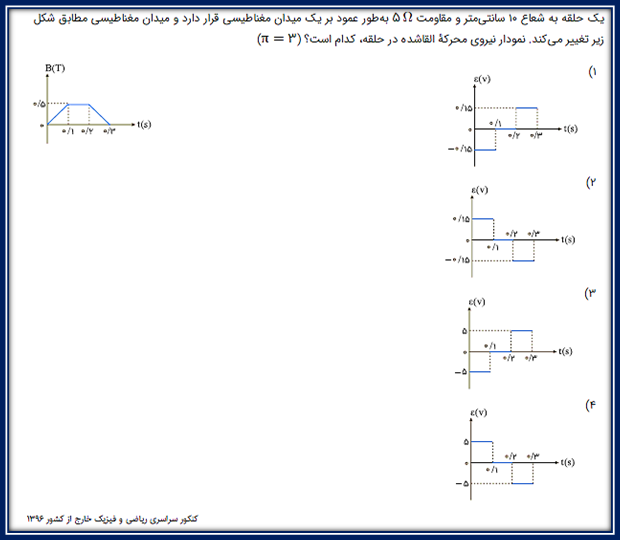

طبق قانون فارادی نیرو محرکه القایی با استفاده از رابطه زیر بدست می آید :

که خب این نیرومحرکه القایی باعث  بوجود آمدن یک جریان القایی میشه که از روابط زیر قابل محاسبه هستند:

قانون لنز:

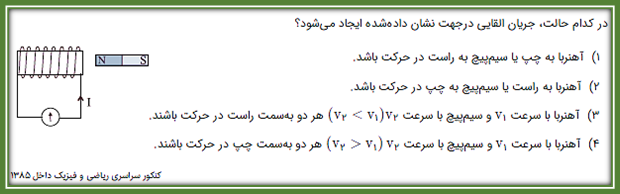

جهت جریان القایی به گونه ای است که شاری که ایجاد می کند با تغییرات شار مغناطیسی خارجی گذرنده از مدار مخالفت کند.

میله ی رسانای متحرک در میدان مغناطیسی:

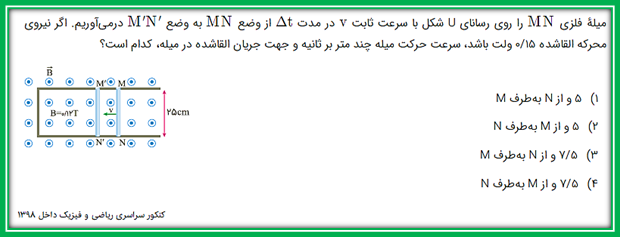

اگر مطابق شکل، سیم راستی به طول 𝑙 را با سرعت𝑉 در میدان مغناطیسی  𝐵 به حرکت درآوریم ،در این صورت نیروی محرکه القایی دو سر سیم از رابطه  زیر محاسبه می شود.

پدیده خودالقایی یا خودالقاوری:

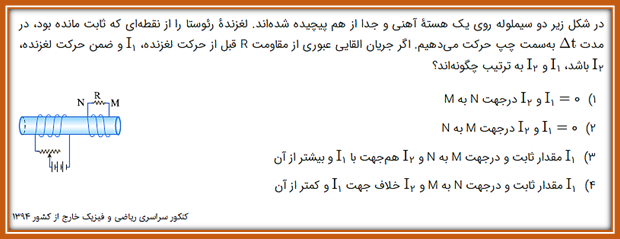

درشکل روبه رو با حرکت لغزنده رئوستا ،جریان  سیملوله سمت چپ تغییر میکند، با  تغییر جریان در سیملوله سمت چپ،میدان مغناطیسی درون سیملوله تغییر کرده و به تبع آن شار مغناطیسی گذرنده از سیملوله سمت راست تغییر میکند. طبق قانون فارادی یک نیرو محرکه القایی در سیملوله سمت راست ایجاد می شود.

ضریب خود القاوری:

همانطوری که ویژگی های ظاهری و فیزیکی یک خازن را با ظرفیت نشان دادیم،ویژگی های ظاهری و فیزیکی القاگر (سیملوله یا پیچه)را هم باضریب خودالقاوری نشان می دهیم. ضریب خودالقاوری هم مثل ظرفیت خازن، فقط به ویژگی های ظاهری القاگر بستگی دارد.

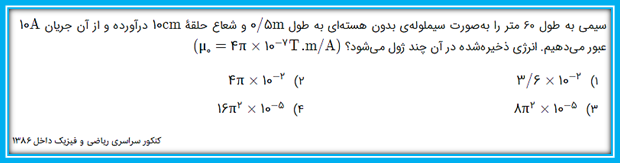

همچنین انرژی ذخیره شده در میدان مغناطیسی یک القاگر از رابطه زیر قابل محاسبه است:

جریان متناوب:

یکی از ویژگی های مهم القای الکترومغناطیسی تولید جریان متناوب است .میدانیم که شار عبوری از یک پیچه در حالت عادی 𝜑 = 𝐴𝐵𝑐𝑜𝑠 𝜃 است ،و همچنین میدانیم که یکی از ساده ترین راه های تغییر شار مغناطیسی ؛ تغییر 𝜃 است.

مبدل ولتاژ:

همانطور که میدانیم در انتقال توان الکتریکی از توان الکتریکی 𝐴𝐶استفاده می شود، یکی از دلایل مهم این موضوع این است که افزایش و کاهش ولتاژ 𝐴𝐶بسیار ساده تر از ولتاژ 𝐷𝐶است. این تغییر ولتاژها توسط مبدل انجام می شود. شکل مقابل یک مبدل شامل دو پیچه با تعداد دورهای متفاوت را نشان می دهدکه دور یک هسته آهنی پیچیده شده است.رابطه ی ولتاژهای ورودی و خروجی به ترتیب زیراست:

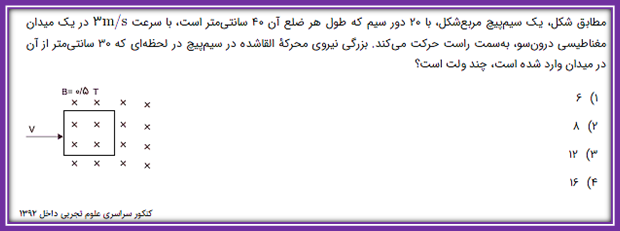

حالا وقته تسته دام داره!!!!

🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯

🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯

🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯 🎯

وقت وقت آزمونک مروره!!!

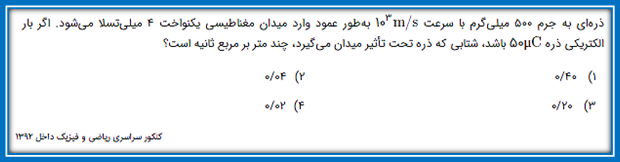

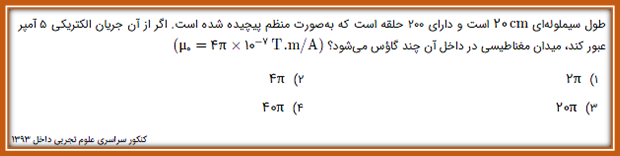

سوال 1:(نسبتاً ساده)

سوال 2:(دشوار)

سوال3:(نسبتاً دشوار)

سوال4:(نسبتاً دشوار)

سوال5:(نسبتاً دشوار)

سوال 6:(نسبتاً دشوار)

سوال 7:(نسبتاً ساده)

سوال8:(نسبتاً ساده)

سوال9:(نسبتاً دشوار)

سوال10:(نسبتاً دشوار)

*پاسخ تشریحی تست ها در فایل ضمیمه است*
